如此漂亮暖通节点大样图
不会画图的设计狗(会设计、还单身的更可怜)、画出来的图纸屎丑的、没啥美术功底的,你们为何不找找节点大样图呢?学学别人是怎么画图的。
我们一起来看看、学学别人家的图纸长啥样?
记得末端有源文件下载方式哦。。。

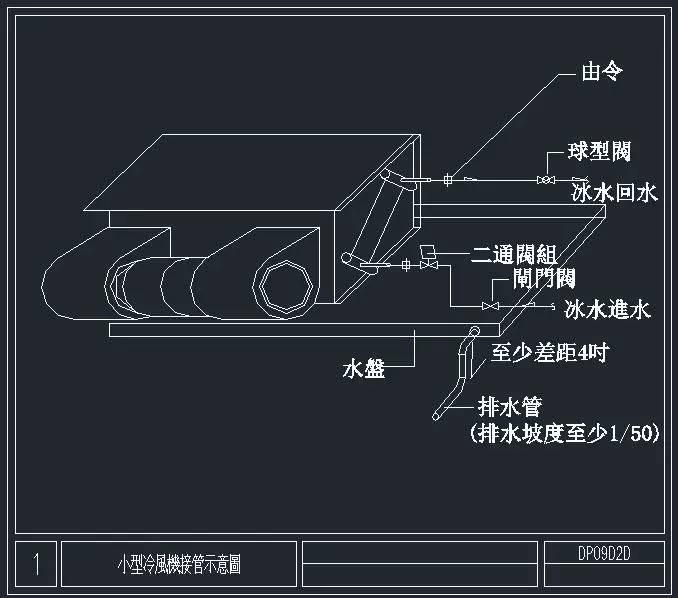

1:小型冷风机接管示意图:
小型冷风机≈风机盘管,虽然有些文字不太理解,咱们学习下有哪些主要注意的就管了。

2:水泵接管示意图:
闸门阀=闸阀、压力表附考克=压力表附带三通旋塞(不懂百度哟,这小娘们知道的比我们多)......

3:冷却塔接管示意图:
这个示意就有点简单了

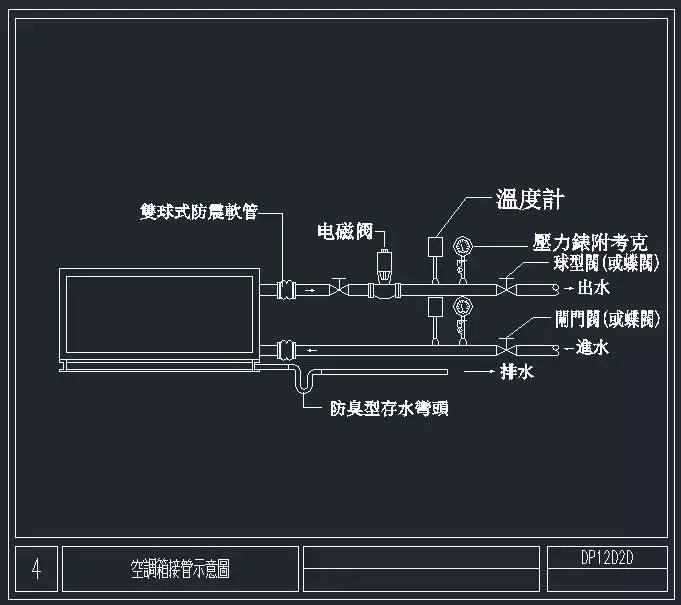

4:空调箱接管示意图:
双球式防震软管:要不要搞那么复杂,像咱国内,标注软连接或橡胶软接,over。。。

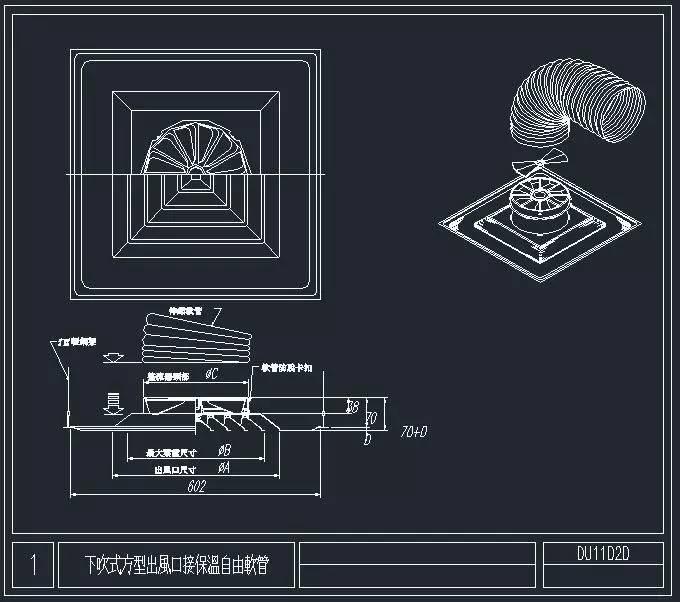

5:下出风口接保温软管:
实际国内项目不知大家有没有见过实例,接的很任性

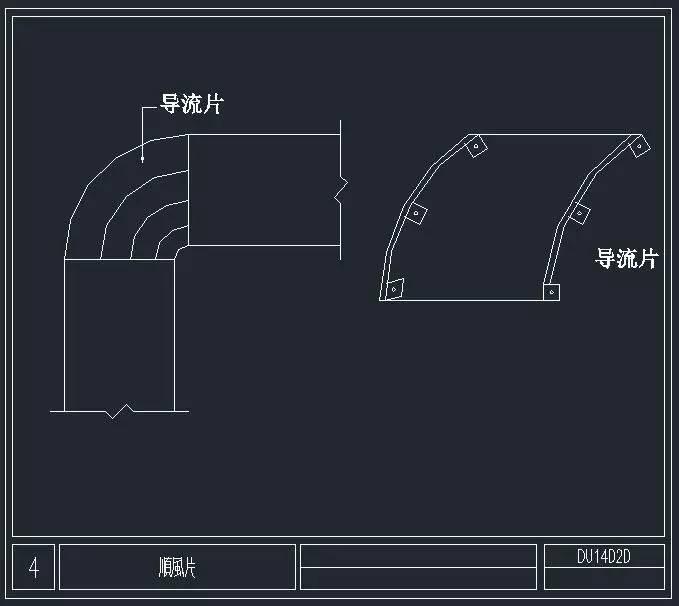

6:顺风片:
我们一般叫导流叶片

7:冰水主机接管示意图:
冰水主机≈离心式制冷机组

8:水管保温示意图:
常规项目中都是双管模式衔接,极少数出现单管

9:冰水主机安装示意图:
画得有点简单了

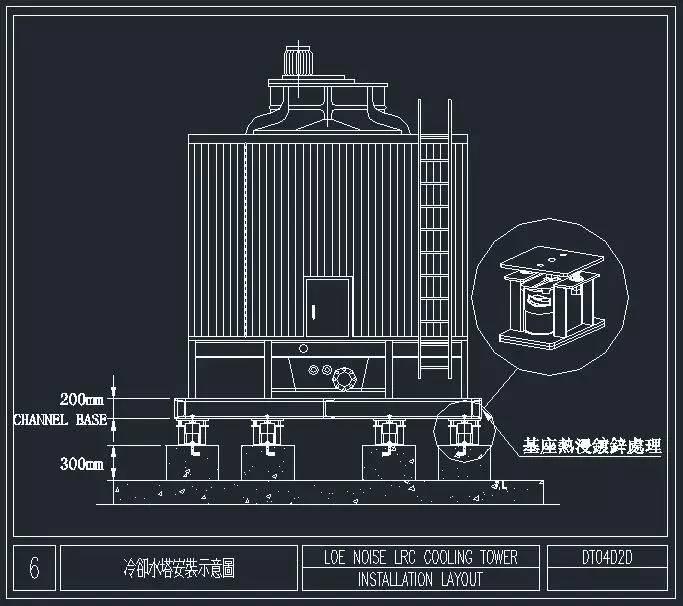

10:冷却水塔安装示意图:
只有距离及部分部位材质要求,欠妥,搞得一些施工单位瞬时间懵逼了。。。

11:水泵安装示意图:
安装实施单位。。。。卧槽。。。

12:空调箱安装示意图:
安装实施单位:我的浮筑板呢?还能不能好好的安装了?。。。

13:地板水管安装示意图:
地板水管≈走在地面上的水管,≠地暖中走的水管

14:水管穿墙详图:
外墙钢板有多少实施单位用了?

15:水管穿楼板详图:
顶部水管周圈支架是什么鬼?

16:水管保温详图:
彩色塑料布有多少用的?

17:悬吊式空调箱安装示意图:
。。。

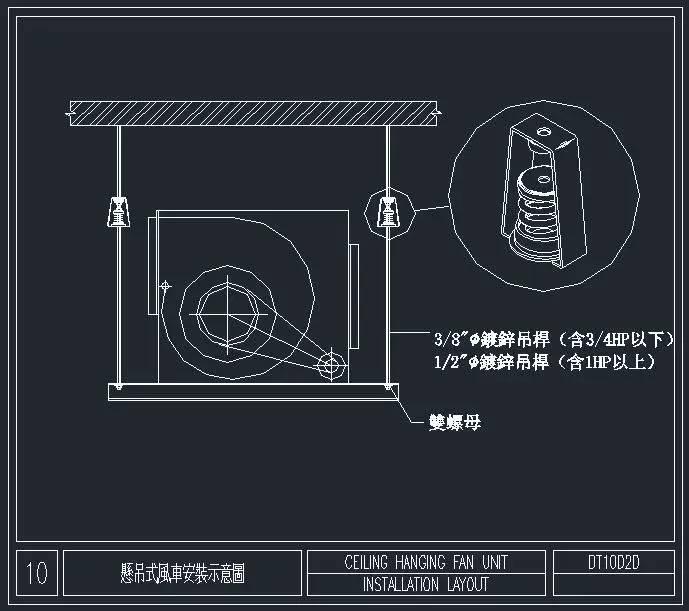

18:悬吊式风车安装示意图:
悬吊式风车=吊挂风机

19:小型冷风机安装示意图:
悬吊的哦

20:风管吊装示意图:
......

21:软风管安装示意图:
记得软风管不要超过2m哦,要不然后期搞得你不要不要的

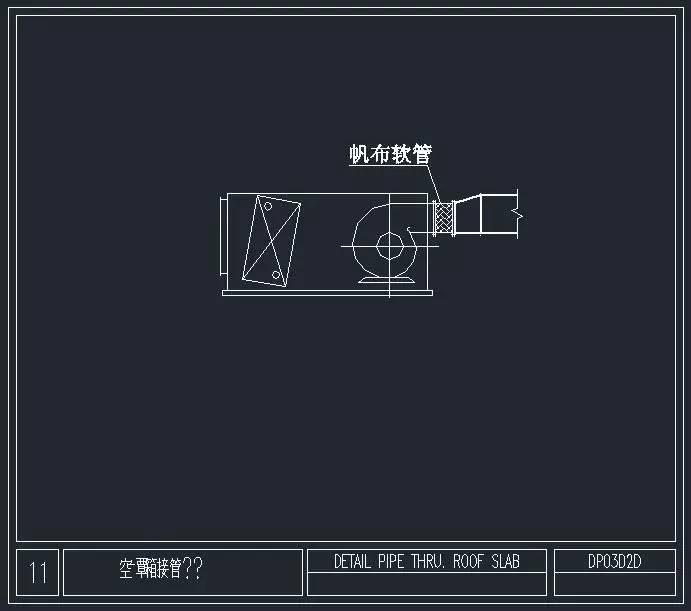

22:空调箱接管示意图:
想怎么接就怎么接,但别忘记软布

23:散流器安装示意图:
卧槽,真的可以这样吗?

24:帆布接头链接示意图:
两个钉子、两个夹子搞一搞,完事

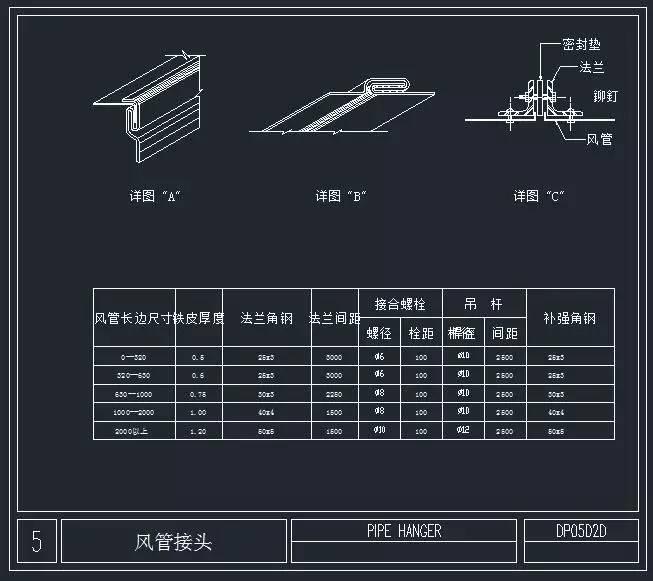

25:风管接头安装示意图:
法兰连接、角钢连接,千万要注意

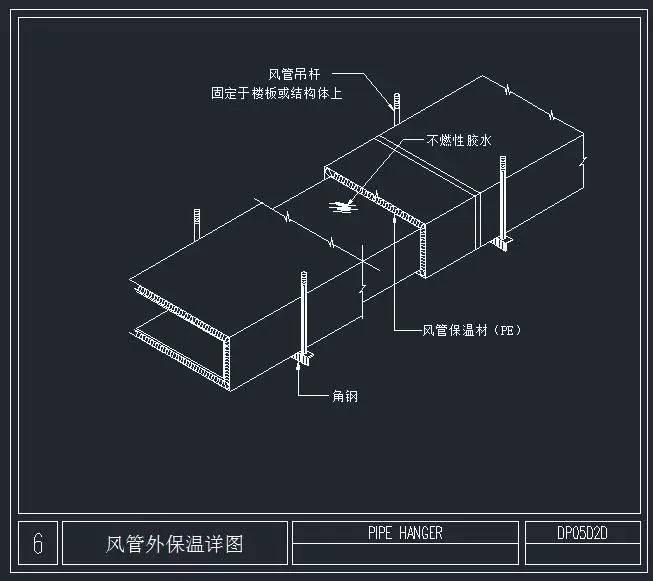

26:风管外保温详图:
我们做过胶水吗?

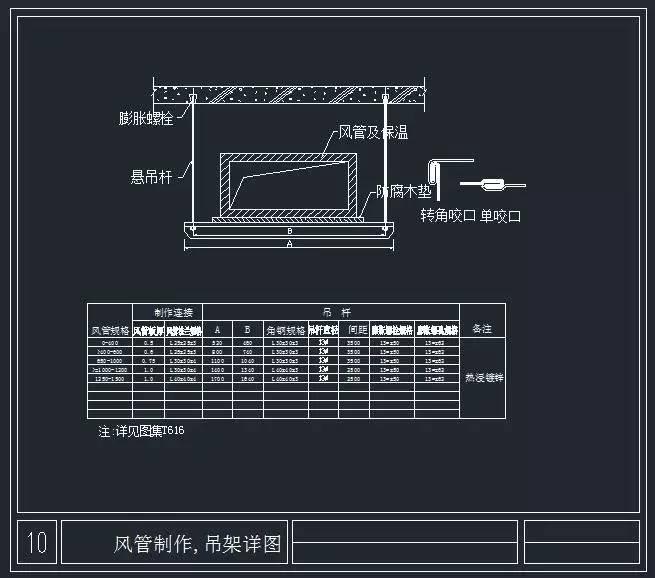

27:风管支吊架安装示意图:
木托你们都加了吗?

28:水管穿墙详图:
连接以上有个点介绍,在此不赘述

29:风管变径及转弯详图:
天圆地方、你们有用过吗?

30:可调风管大样图:
手动可调手柄,我真没安装过

31:风机消声箱安装详图:
消声箱=静压箱或者消声器

32:卫生间天花排风详图:
你现在知道你们家的卫生间是怎么排风的了吧?

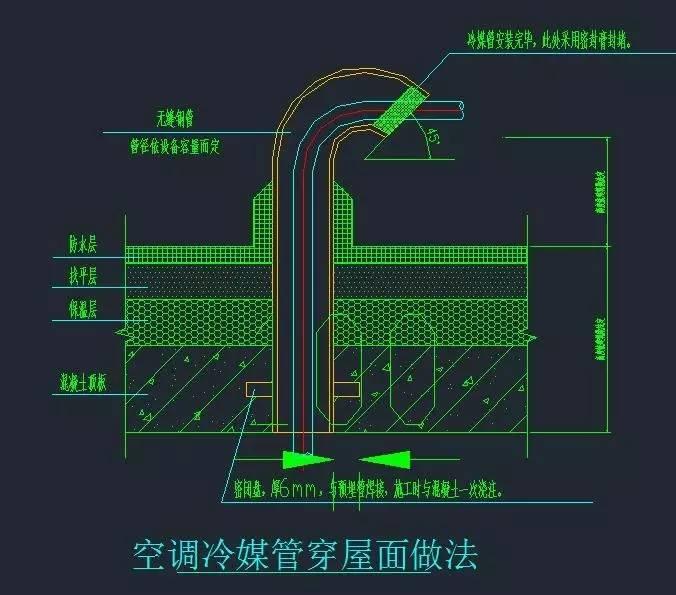

33:空调冷媒管穿屋面做法:
你们家空调应该不是这样做的

34:分体空调安装图:
你们家的分体机应该是这种状况

35:2台分体空调安装图:
你们家的分体机应该是这种状况X2

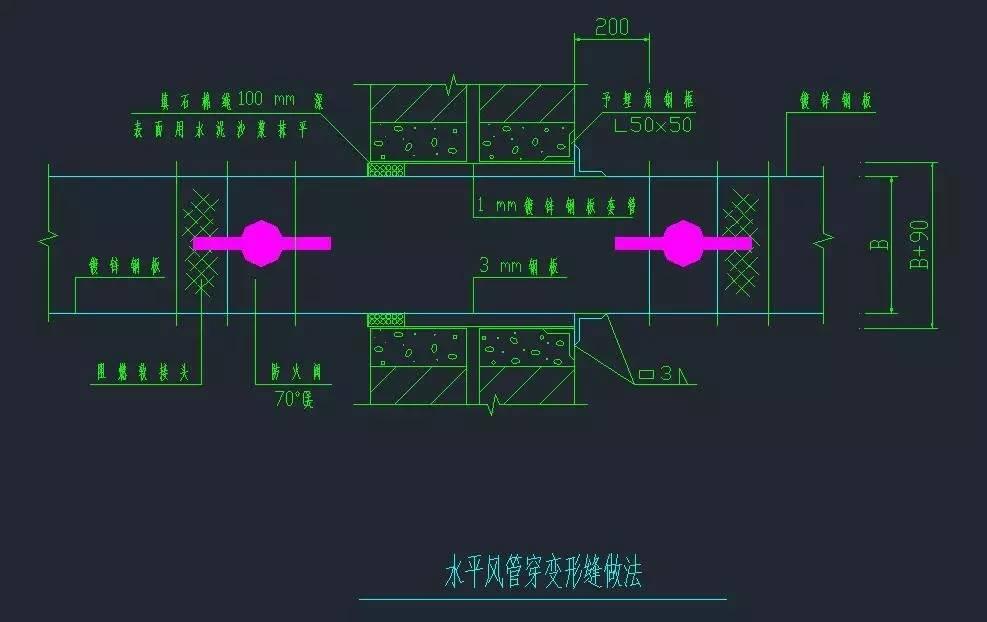

36:风管穿越变形缝做法:
记住、一定要记住:两端加阀门、加软接!!!

本文源文件下载方式:直接在本公共号回复:节点大样图
▼点击“阅读原文”,给分享君打赏吖,别只记得下载资料!!!
