星三角启动的电机怎么接线
【原创】
如果星三角启动的电机电源线连接不正确时，会造成缺相、电源短路、星形与三角运行方向相反的现象。

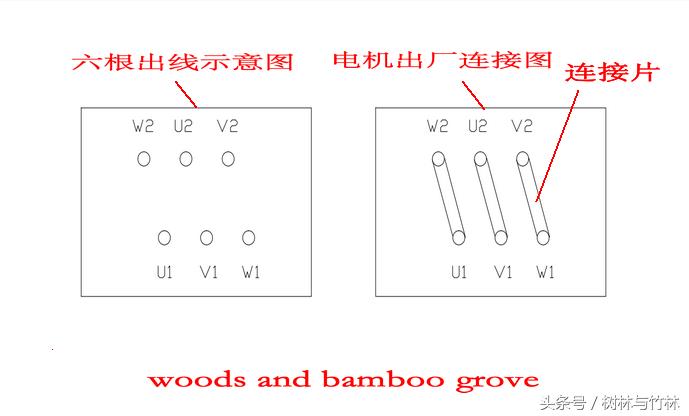

常见交流异步电机在功率大于3KW时，都采用三角接法。电机的六根出线在接线盒内的排列，如下图所示：
电机三角接法示意图
三相绕组分别为：（U1-U2; （V1-V2;（W1-W2）。
三相同相端：（U1-W2; （V1-U2;（W1-V2）。即上下相对应位置为同相端。
以下面星三角启动主电路为例

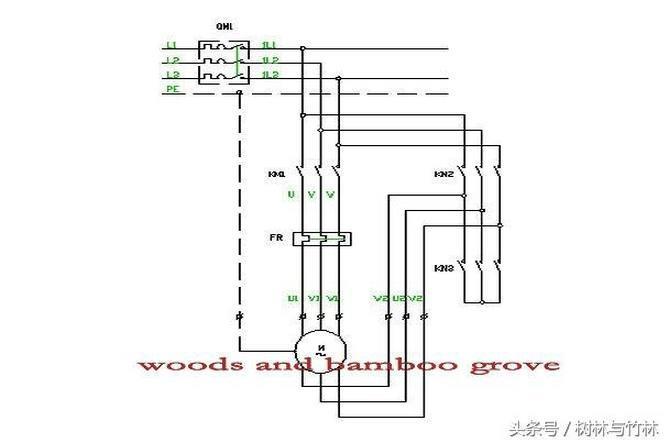

星三角启动主电路图
KM1：电源
KM2：三角
KM3：星点
如果没有线号或没有相序标识，星三角启动的电机接线方法依照以下顺序进行。
1，理清接通电源接触器下端与三角接触器下端同一相的排列，电源接触器下面的热继电器下端接线，一般不会改变从电源接触器过来的顺序（如改变了，理清与三角接触器下端同一相的排列），做好三角接触器下端与热继电器下端引出线到电机端的同相记号。,
2， 按照同相接上下（U1-W2;（V1-U2;（W1-V2）的原则，拆除电机连接片，顺序连接到电机接线端子上。
3，连接好后，再复查一遍，确保无误后，就不会造成缺相、短路、星形与三角运行方向相反的现象。
4，上电运行后，如发现星形运行时，电机旋转方向与要求的方向相反时，应改变进电源（L1/L2/L3）或（1L1/1L2/1L3）的相序。而不要去改变星三角启动系统中的相序，以防出错，造成不必要的麻烦。
总之，在有与没有标识或线号情况下，依照同相接上下（U1-W2）;（V1-U2）;（W1-V2）的原则，就不会发生错误。
小技巧：连接电机六根导线的截面积（安全载流量），可按电机额定电流的 0.577倍选择。
阅后，如有不同观点，请在下方评论区留言，在此感谢！
