​P2002 DPF过滤效率低深度解析

P2002 DPF过滤效率低深度解析

国六车辆经常报P2002 DPF过滤效率低故障码,相信各位师傅已经修了不少此类故障,大部分为DPF烧蚀导致,但是也有一些服务站反馈,即使更换新的DPF仍然报此故障,为此,本文深度解析此故障码,从而让各位师傅在报错机理上明晰原因,也就容易理解为什么换了个新的DPF仍然报此故障码了。

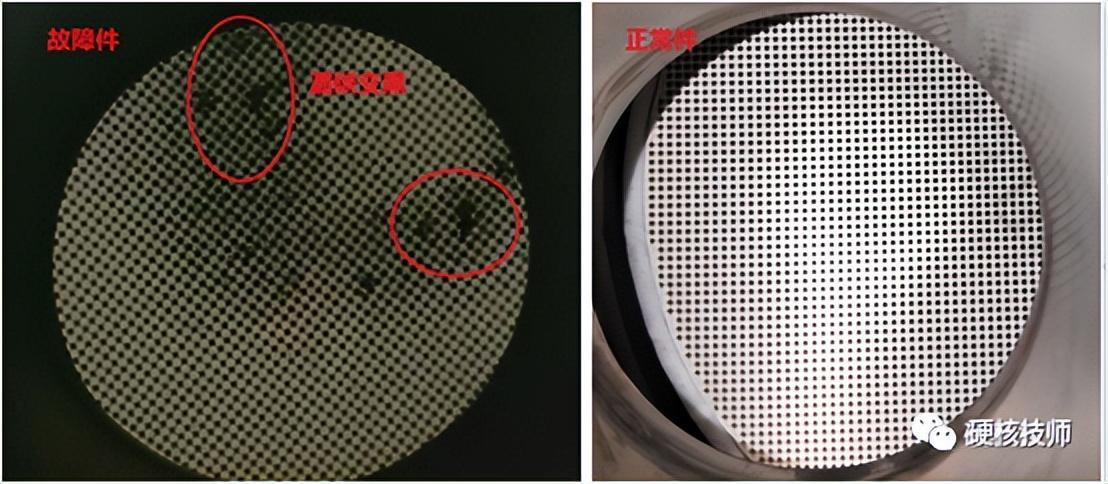

● DPF漏碳图示(检查DPF后端):

● 故障码图示:

故障码报错原理分析

如下后处理布置图,此故障码的检测信号,来自于布置在排气管最尾端的PM传感器(颗粒传感器),如下箭头所指。

PM传感器给出了什么信号,导致报出此故障码:

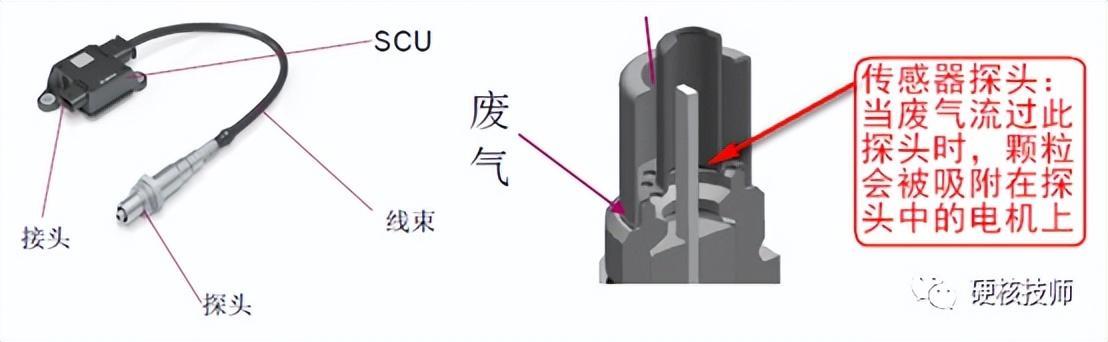

PM传感器检测碳颗粒的工作原理:传感器探头由一组正负电极片组成,当碳颗粒流过电极片时,将会把颗粒吸附在电极上,随着碳颗粒持续的在电极上堆积,最终将正负电极导通,形成电流,当传感器检测到电流过大时(这个电流限值大致在120mA左右),则判断碳颗粒排放过多,报出此故障码DPF效率过低。

如何理解更换新DPF仍然报出此故障码

从上述原理可知,此故障码是靠排气管尾端的颗粒传感器检测的,如更换新的DPF,则DPF就不会漏碳了,但是SCR里面和PM传感器探头里面仍然有可能存在颗粒的,需要对SCR进行清理和传感器探头吹干净,将再不会报出此故障码。

为什么DPF会烧蚀漏碳

进气系统故障,导致发动机燃烧恶化,颗粒排放加大:副厂空滤和恶劣的沙尘工况

燃油系统故障,导致发动机燃烧恶化,颗粒排放加大:劣质燃油造成喷油系统磨损

排气系统故障,催化器失效,颗粒无法燃烧:劣质燃油造成催化器中毒,催化效率降低

总结两点:采用原厂空滤和加注正规燃油将极大的减少此故障

DPF漏碳后,正确的处理流程

● 步骤一:对空气系统各个部件及油品进行检查,并修复处理,避免再次出现故障。

1

进气管路检查:是否裂损漏气

2

空滤检查:是否裂损堵塞,肮脏,非原厂

3

空气流量计检查:是否裂损污染堵塞

4

节流阀检查:是否积碳卡滞

5

EGR阀检查:是否积碳卡滞

6

增压器检查:是否磨损卡滞变形

7

油品检查:是否有杂质,颜色浑浊

● 步骤二 : 更换新的DPF后需要按如下流程处理,避免交车给客户后,仍然报出此故障码。

1

对SCR内残留碳颗粒进行压缩空气吹干净

2

对颗粒传感器探头进行积碳清理,压缩空气吹干净

3

诊断仪DPF复位,读取数据流确认碳颗粒是否到20g

4

车辆路试,做行车再生,监控颗粒值,T4、T5,要求颗粒值正常下降,T5要到500度以上

(目的为烧干净SCR残留的碳颗粒,原地再生无法烧干净SCR中颗粒)

5

大约行驶半小时左右,颗粒会降低至5g,处理完成
