电工实物接线图，入门接线正规教程
电工实物接线图
前期发了几幅接线图，得到了很多网友粉丝朋友的鼓励，觉得挺有意思。所以借着自己工作的便利。把生活工作中常出现和使用的电路，用图片给大家呈现出来。让有需求的朋友由浅入深学习。
目的是方便初学者尽快掌握电路的实质内容。从实践中来，到实践中去。学以致用，节省精力。
受制条件制约，可能会有疏漏之处，还请大家多多平日指正。
咱们开始上图

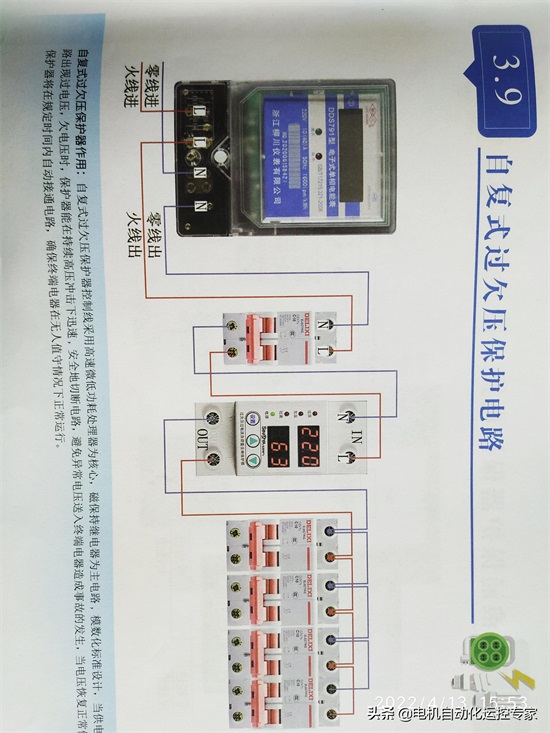

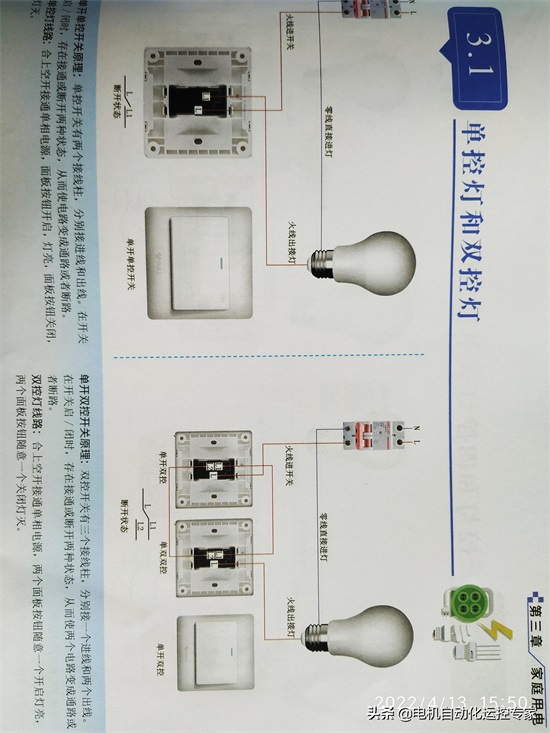

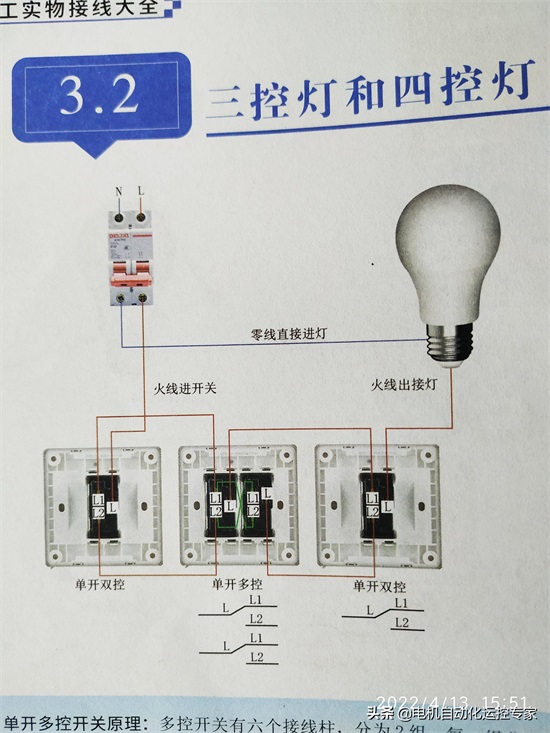

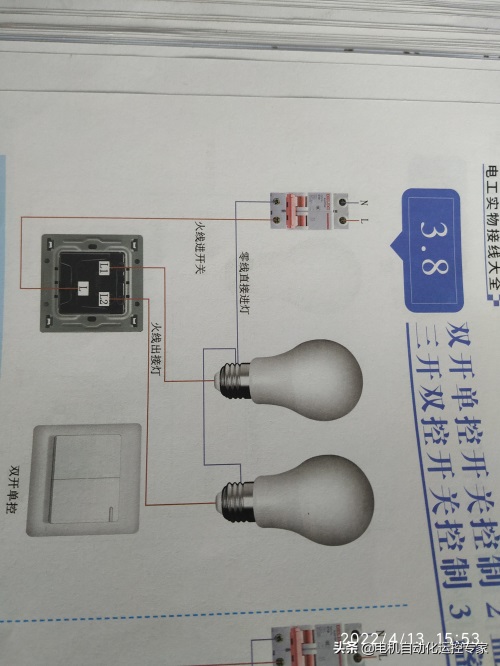

照明线路接线

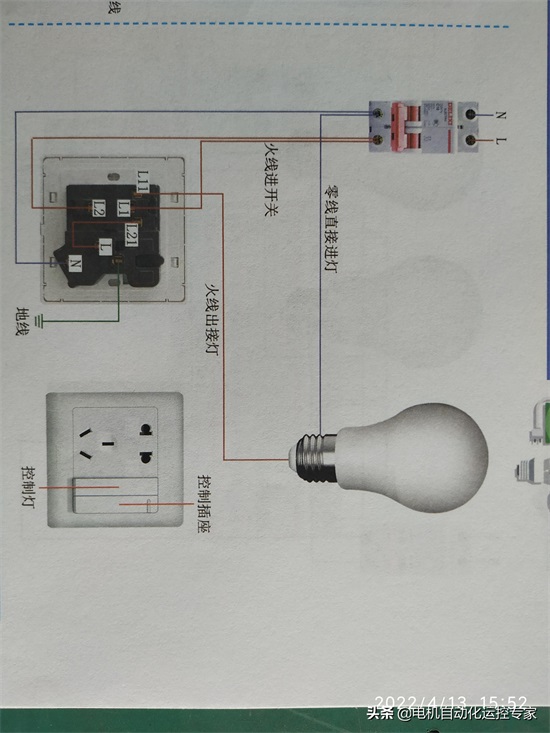

家用开关插座线路

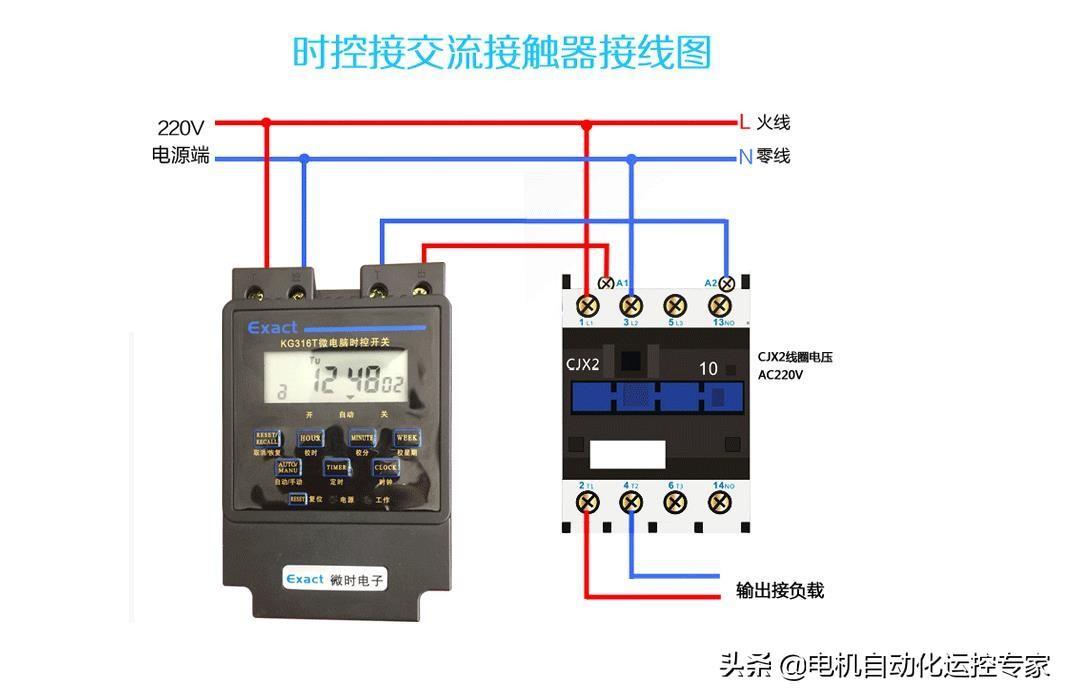

这个是无意中淘宝网看到的，挺好玩的！

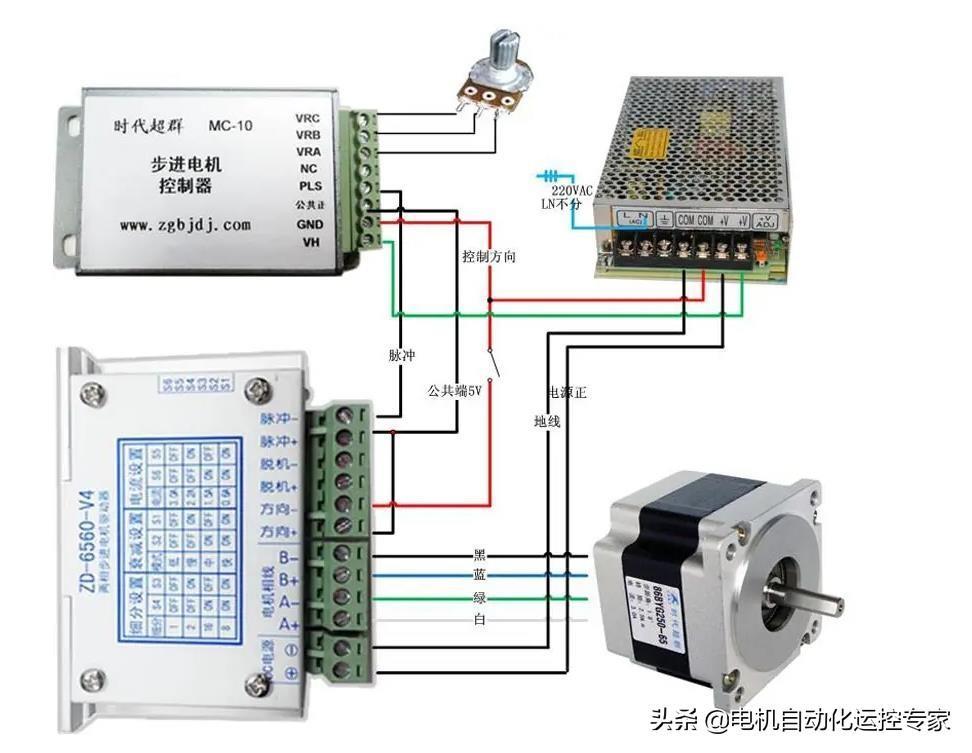

步进电机驱动器接线定义，5V脉冲信号线控制口

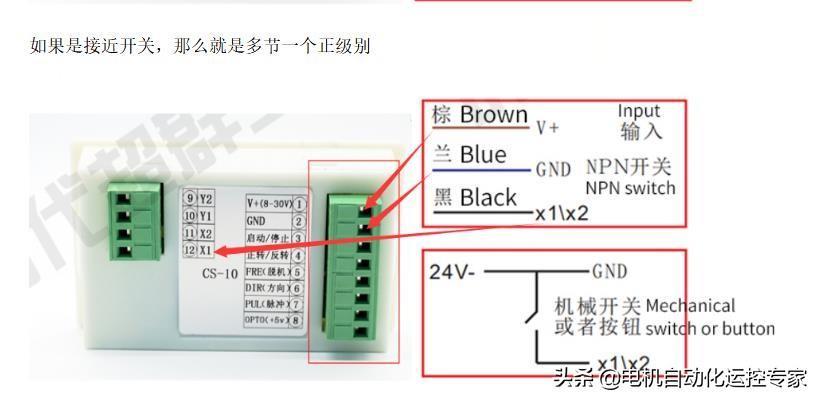

行程开关接线定义

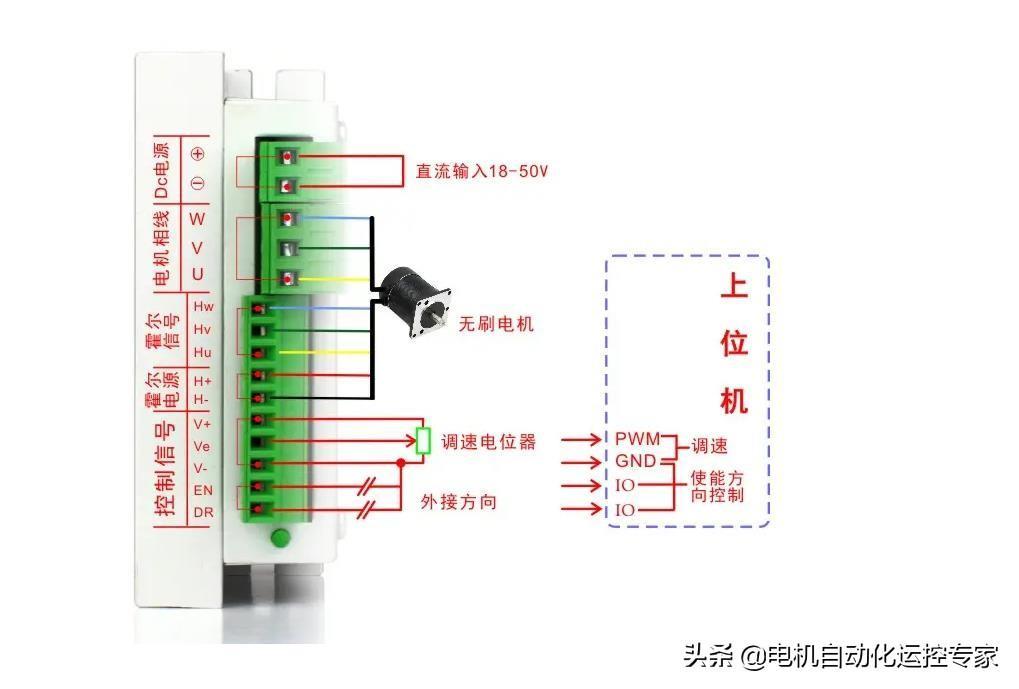

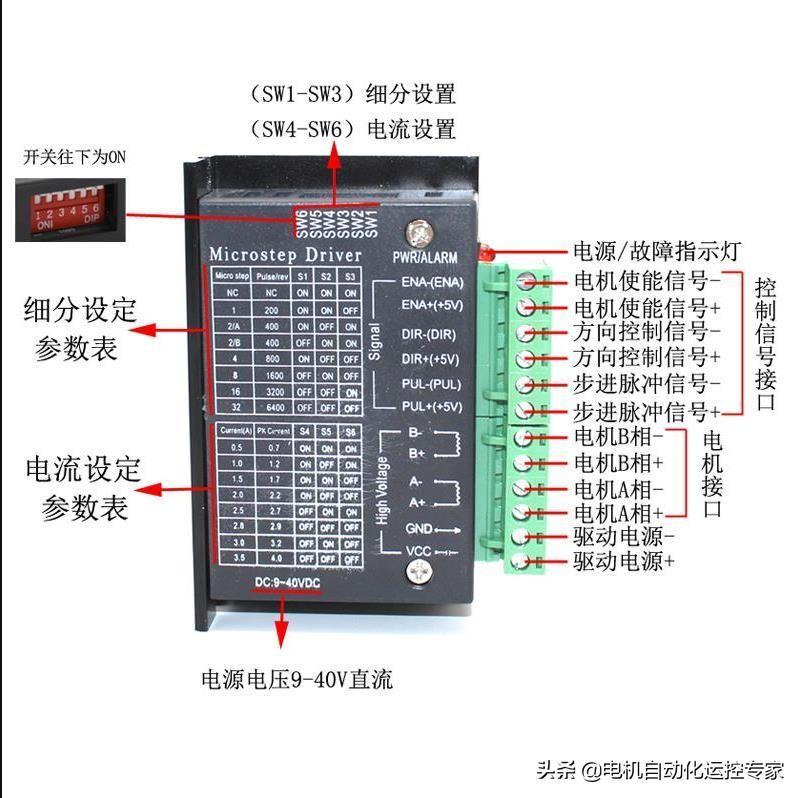

驱动器接线端子定义

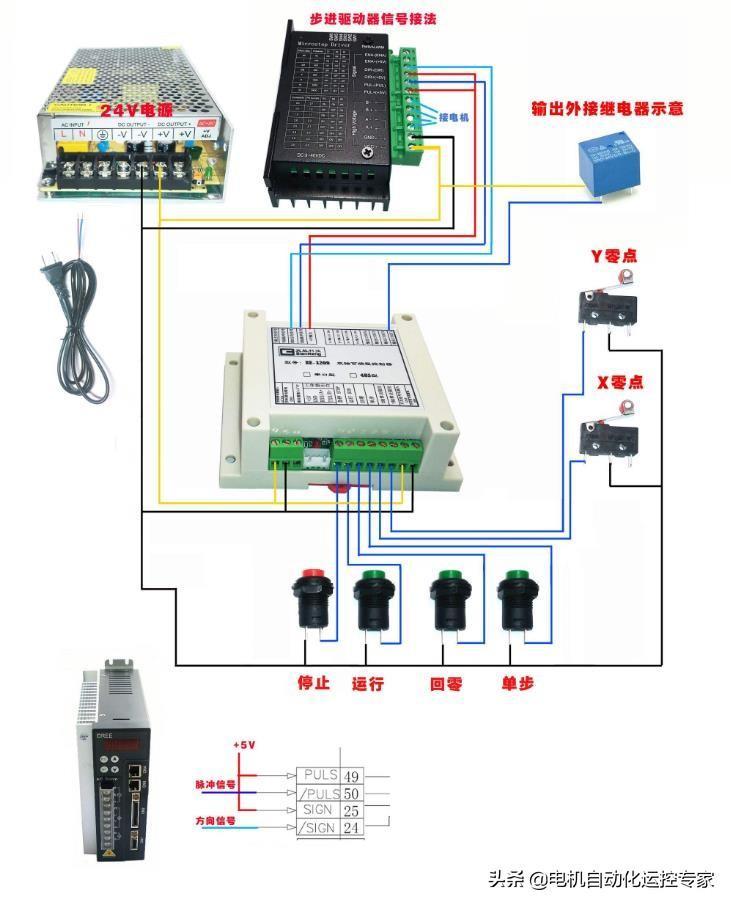

比较经典的单轴运动控制器
好嘞，今天我就到这里了，需要什么样的，大家尽可能留言！我尽力去整理。图片很多都是手机直接拍的，不清晰的还请多多包涵！
