渡槽的作用及类型
渡槽的作用
当输水渠道与河渠、道路、山沟、洼地等相交时,以明渠方式,引、导渠水,跨越障碍而修建的架空输水建筑物,为渡槽,俗称“过水桥”。渡槽是渠系建筑物中应用最厂的交叉建筑物之一,它除用于输送渠水外还有排洪和导流等作用。当挖方渠道与冲沟相交时,为排泄冲沟来水和泥沙,不使山洪及泥沙进入渠道,可在渠道上面建排洪渡槽在流量较小的河道上修建闸、坝,用上、下游围堰拦断河道时,可在基坑上面架设导流渡槽,使上游来水通过渡槽泄向下游。渡槽顶部一般应设置便道,以通过行人并利于管理和检修,但通常不与桥梁合建,仅排洪渡槽可兼作农村便桥用。
渡的组成及类型

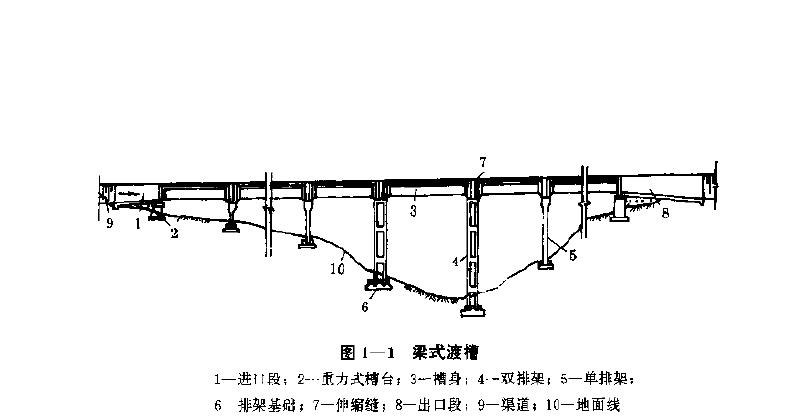

渡槽是由槽身、支承结构、基础及进出口建筑物等部分组成的,如图1—1所示。槽身搁置于支承结构上,槽身及槽中水的重力通过支承结构传给基础再传至地基。渡槽的类型,一般是指输水槽身及其支承结构的类型,可有以下几种分类方法。
1.按施工方法分有现浇整体式、预制装配式及预应力渡槽。
2.按所用材料分有木渡槽、砖石渡槽、砼及钢筋砼渡槽等
3.槽身断面型式分有矩形槽、U形槽、梯形槽、椭圆形槽及圆管形等,渡槽工程中常用的是前两种
4.按支承结构型式分有梁式、拱式、桁架拱式、斜拉式及组合式等。
以上分类方法中,第4种方法影反映渡槽的结构特点、受力状态、荷载传递方式和结构计算方法的区别,故本书按这种分类方法进行论述。梁式、拱式和桁架拱式是最基本也是应用最广的渡槽型式,故本书主要讨论这三类疲槽的有关问题和设计方法,并提供实例。在比首先对这三类渡槽的结构特点、受力状态和荷载传递方式作简要介绍。梁式渡槽的支承结构是重力墩或排架。槽身搁置于墩、架顶部(图1-1),既起输水作用,又是承受荷载而起纵梁作用的结构,在竖向荷载作用下产生弯曲变形,支承点只生竖向反力。按支承点数日及布置的不同,又分为简支、双悬臂、单悬臂及连续梁四种型式。前三种一节槽身在纵向只有两个支点,是静定结构,为常用型式。连续梁式渡槽的一节槽身,在纵向的支点数目大于2,是超静定结构。在同样跨度和同样荷载条件下连续梁式渡槽的跨中弯矩较简支梁式渡槽的小,因而可以加大其跨度。但是连续梁式槽身施工,如果采用整体预制吊装方法,各支点要保证连续梁式支承条件很难;如果各支产生不均匀沉降时,除了槽身将产生较大的附加弯矩外,还可能产生扭曲应力,因而地基条件要求高,故实际工程中采用较少。梁式渡槽的实用跨度一般在20米以内。
