​雾化器的工作原理你了解吗?

雾化器的工作原理你了解吗?

随着生态环境的改变,呼吸道疾病的发病率逐年增高,而雾化吸入治疗是呼吸道疾病的重要治疗手段。目前,临床上雾化器种类比较多,但主要还是以压缩空气雾化器为主,2016年的《雾化专家共识》也说到压缩空气雾化器结构简单,经久耐用,临床应用很广泛。那么它的工作原理是怎么样的?是如何把药液变成大小合适的雾滴的?

2016年的《雾化专家共识》关于喷射雾化器的工作原理是这样阐述的,根据文丘里喷射原理,利用压缩气体高速运动通过狭小开口后突然减压,在局部产生负压,将气流出口旁另一小管因负压产生的虹吸作用吸入容器内的液体排出,当遭遇高压气就能时被冲撞裂解成小气溶胶颗粒,特别是在高压气流前方遇到挡板时,液体更会被冲撞粉碎,形成无数药雾颗粒,其中大药雾微米通过挡板回落至贮药池,小药雾微米则随气流输出。

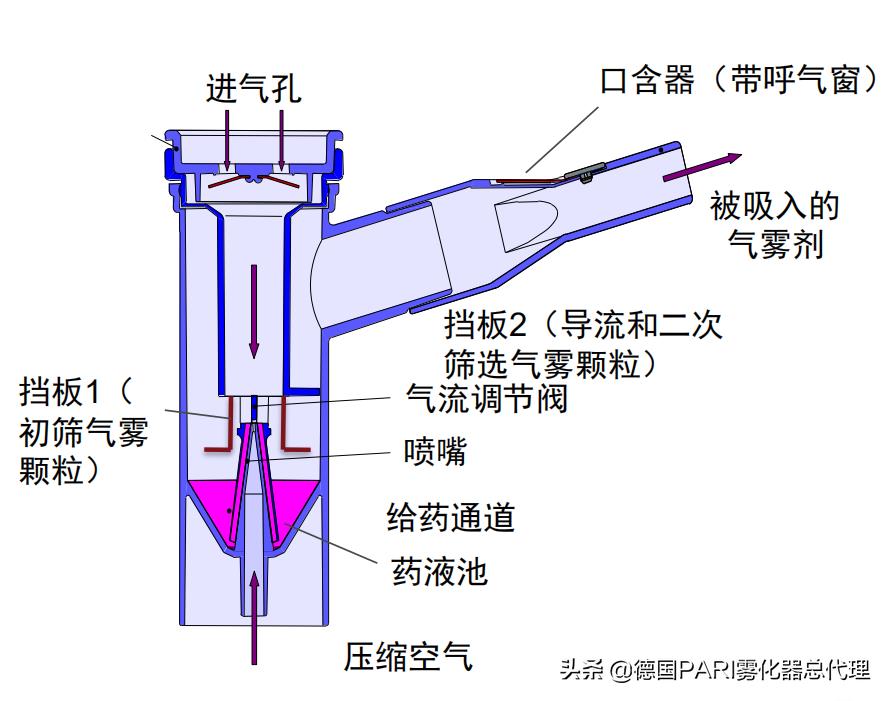

以pari的雾化器为例,如下图:

pari雾化杯 原理

压缩机提供稳定高流速的压缩空气,根据虹吸原理药液从药液池通过给药通道在喷嘴处形成平面,压缩空气通过雾化杯内的喷嘴传递到药液平面,对药液进行切割,从而形成雾化颗粒;气流调节阀调节从喷嘴处喷出的气体流速,使其不至于过大,导致大颗粒雾化颗粒被运送至吸入通道,此时大颗粒的雾滴回重新回到药液池,重新进行切割筛选。

药雾经过挡板1会进行初步的筛选,过大的雾滴会被挡板阻挡重回药液池,只有足够小的雾滴,才能随气流上升到达雾化杯上半部,伴随患者吸入动作,从通气孔被吸入雾化杯,进气流会对雾化颗粒再次“加工”,然后通过挡板2的再次“筛选”,只有达到标准的雾化颗粒,才能进入口含器通道被患者吸入,没能到达标准的雾化颗粒,重新落回药液池中,再次被切割、加工和筛选;挡板2阻挡气流,使其不能直接进入口含器吸入通道,而必须经过挡板1的筛选。

由此可见,雾化杯内部药液池、给药通道、挡板、通气孔、喷嘴及气流调节部件,与雾化机输出压力、患者的吸入行为相互配合,才能完成通过高流速的压缩空气切割液体表面,形成并筛选出符合雾化颗粒性能要求的雾化颗粒。

pari雾化杯 雾化

pari的雾化杯设计很巧妙,TOR会随着吸气流量的增加而增加,并同时增加药物递送率,如此药物起效更快,病程也会相应缩短,也因为这个巧妙的设计,机器不需要很高的压力,就可以达到很好的TOR,这对与压缩机是一种保护,所以PARI的机器寿命都比较长。
