速度惊人的光芯片
快得惊人
Ayar Labs TeraPHY 的速度快得惊人。
在 SC23 上，该公司展示了其 TeraPHY 共封装光学解决方案及其 SuperNova 光源的最新进展。该技术允许将光学器件直接插入芯片封装中，从而使它们摆脱 PCB 和长电气走线的限制。去年，当我们首次展示它时，我们的读者感到非常兴奋，这也是它的一个组成部分。
01 Ayar Labs TeraPHY 光纤直接插入芯片的速度快得惊人

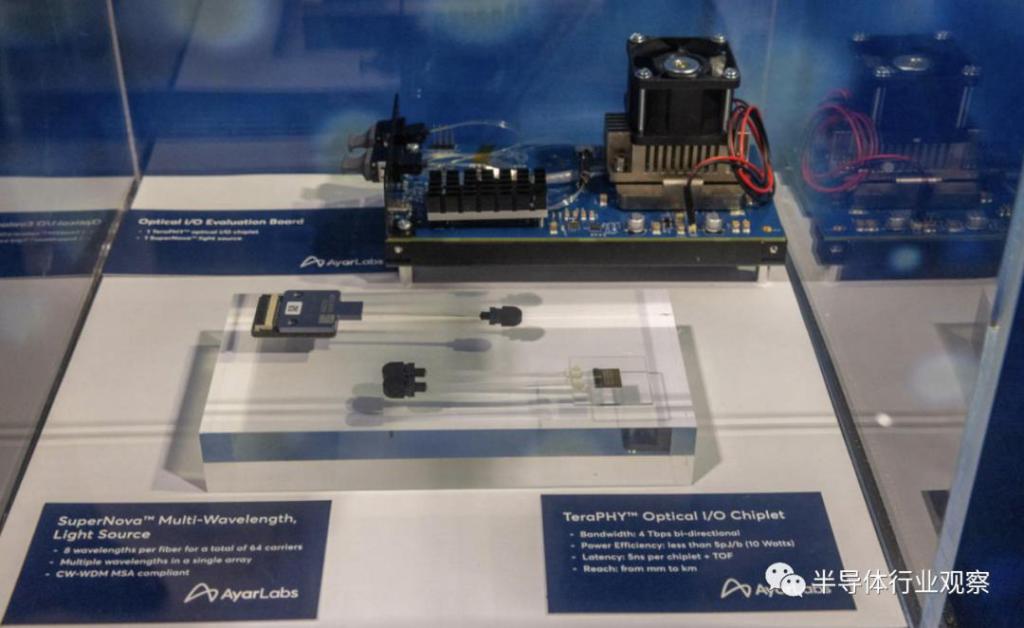

在 SC23 上，Ayer Labs 展示了其 SuperNova 多波长光源及其 TeraPHY Optical I/O 小芯片。
SuperNova 光源很重要，因为光源是一种服务项目，因此在共同封装光学器件的世界中，这些光源正在转向可插拔模块，以便在出现故障时可以进行更换。
AyerLabs TeraPHY 是一款光学 I/O 小芯片，具有 4Tbps 的双向带宽，功耗仅为 10W。
从某种意义上来说，这很重要，换句话说，与 HBM 堆栈具有相同数量级功耗的小芯片可以提供 4Tbps 的片外光学互连。除了封装 / 组件连接和系统到系统应用之外，这是使可插拔大容量 HBM 包等成为现实所需的技术之一。

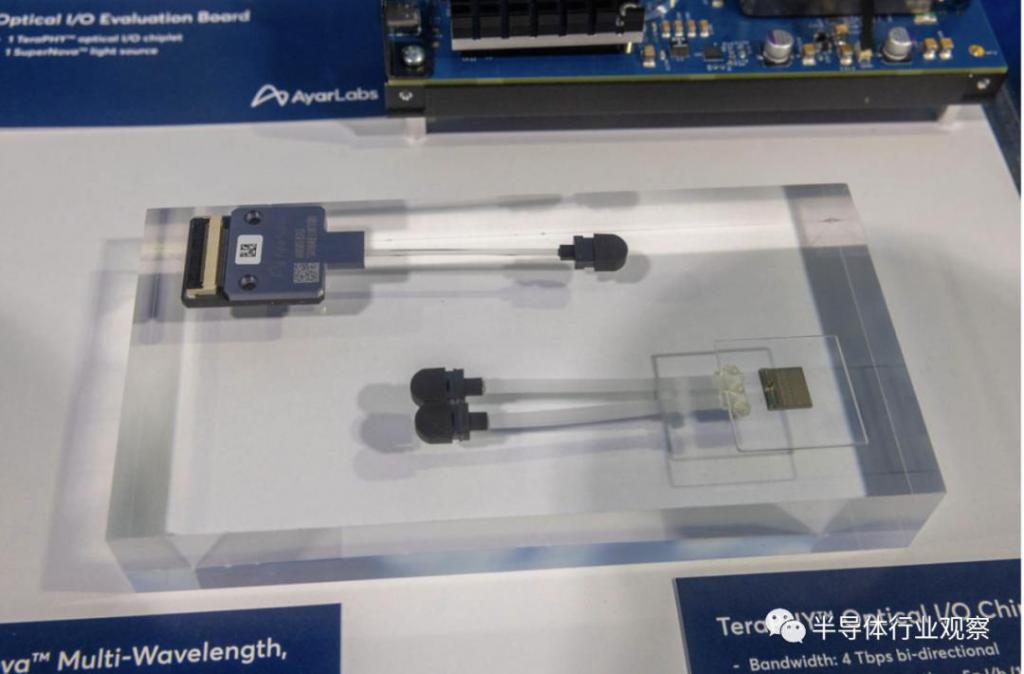

我们拍了这张快速照片，AyerLabs 向我们展示了它从上一代（上）到当前一代（中）再到下一代（下）的进展。

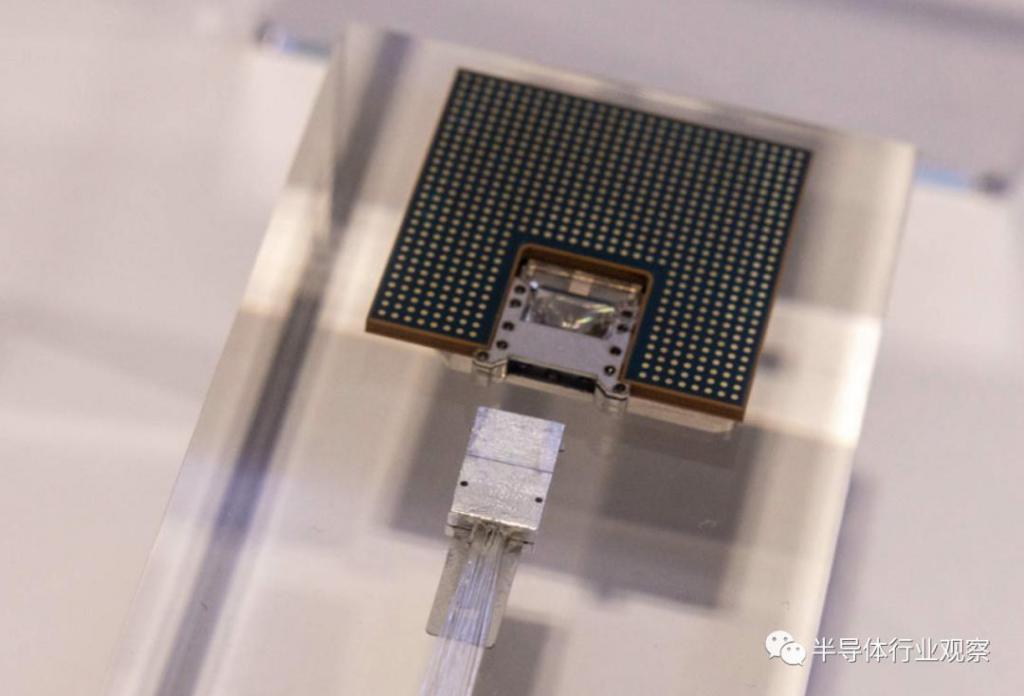

仔细一看，这里的光模块是直接插入芯片中的。
这是另一个角度。该模块采用可插拔的外形尺寸，因此可以更换。芯片和其他光纤之间有一小段光纤，只是为了确保物理连接器正确，同时也提供断点。
进行连接器演示很酷，但看到它工作更酷。Ayar Labs 在展会上展示了带有 TeraPHY 和 SuperNova 组件的卡。

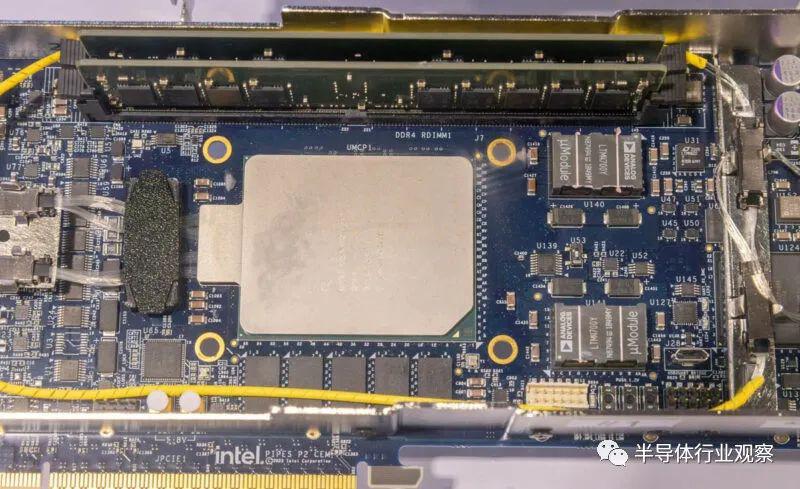

10nm FPGA 测试芯片有两个 4Tbps TeraPHY 光学小芯片，但没有可插拔连接器。

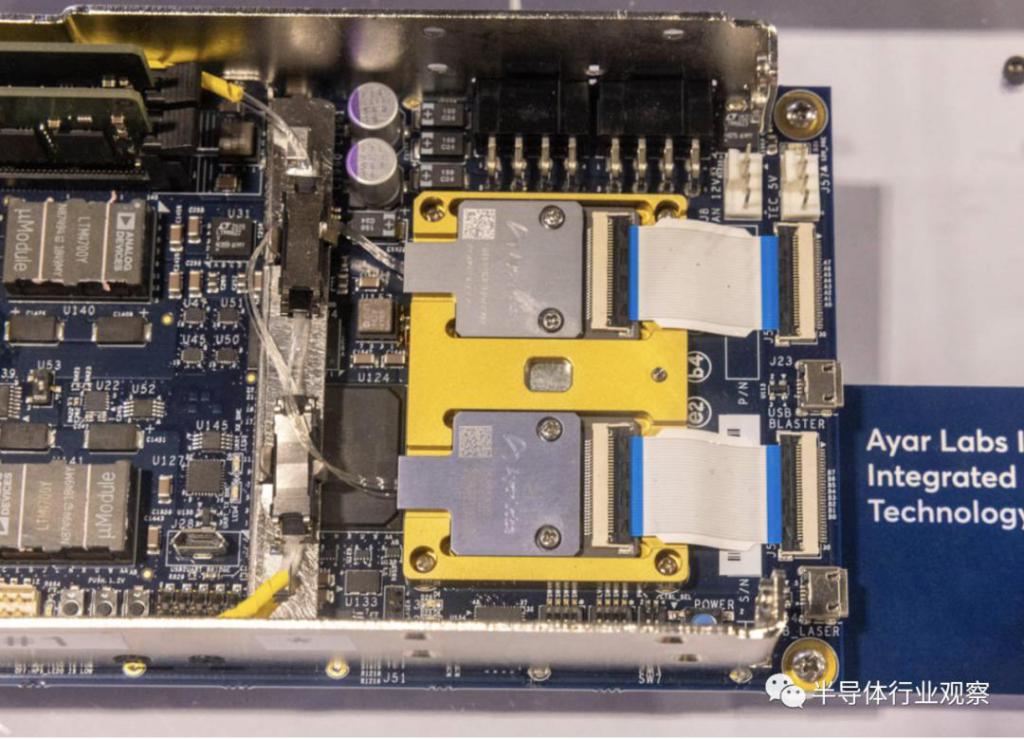

在卡片的背面，我们可以看到 SuperNova 光源。

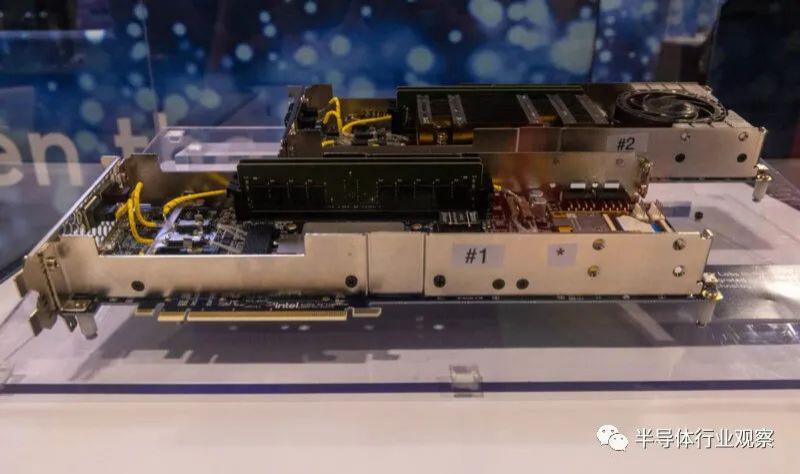

Ayar Labs 还在展会上以有趣的设置运行了其中两张卡。这实际上看起来像一个没有 CPU 的挖矿设备，但它并不是真正使用 PCIe 进行通信。
演示显示，在我们参观演示之前的几个小时内，性能就已经达到了 PB 级数据。
看到这个工作很酷，我们被告知 GlobalFoundries 是当前的晶圆厂，这就是为什么他们的徽标出现在幻灯片上。
02 最后的话
这是真正应该让我们的读者兴奋的技术之一。将系统设计人员从主板上的 DDR5 插槽布局、芯片间互连等问题中解放出来，将带来巨大的好处。希望英特尔能够尽快将其推向市场。
我正在与 Rohit 聊天，只是想了解一下这有多么疯狂，想象一下标准 6Gbps SATA 硬盘驱动器或 SSD 能够向总线填充数据。这就像能够通过数据中心的光学器件将超过 650 个驱动器的数据直接传输到芯片。这不是一个现实的场景，但这是考虑我们在这里看到的速度的一种简单方法。
感觉很多可维护性问题都通过可插拔连接器和可插拔光源等解决了。现在我们只需要看看谁将首先在其大批量芯片中使用这种技术。
