高压熔断器的作用、种类和型号含义

高压熔断器的作用、种类和型号含义

户内式高压熔断器

户内高压熔断器全部是限流型熔断器，其主要部分为熔管和熔体，熔管内配置有瓷柱，瓷柱上等间距绕有熔体，熔管的两端配置有压帽，其间填充有石英砂

以RN1型为典型代表的设计序号为奇数系列的熔断器，用于3～35kV的电力线路和电气设备的过载和短路保护；以RN2型为代表的设计序号为偶数系列的熔断器，电压互感器专门用来保护电压互感器从3到35kV，适用于高压电压互感器的过载和短路保护。

户外式高压熔断器

1.户外跌落式高压熔断器

跌落式熔断器主要由熔丝具、熔丝管和熔丝元件三部分构成。

本实用新型具有经济实用、操作方便、适应户外环境强的优点，它被广泛应用于10kV架空配电线路和用户进线的分支线，与35kva以下容量的配电变压器，一次侧和电力电容器等设备的过载或短路保护功能，并对系统、设备投资和运行。

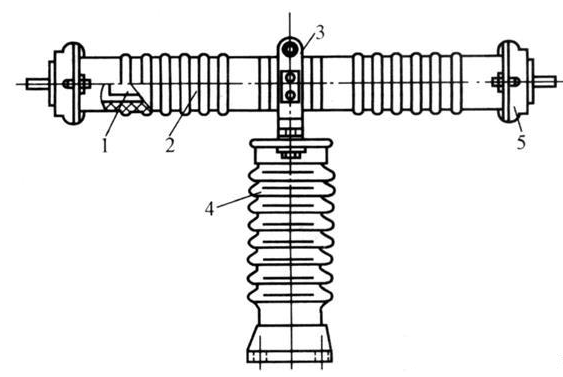

2.户外支柱式高压熔断器

熔断器由瓷套、熔管及棒形支持绝缘子和接线端帽等组成。

RXW－35型限流式熔断器主要用于保护电压互感器

熔管装于瓷套中，熔化的金属被放置在一个装满石英砂的管子里。熔断器的灭弧原理与RN系列限流式高压熔断器的灭弧原理基本相同，均有限流作用。

高压熔断器的使用要点

1.高压熔断器的安装

（1）安装前：检查外观是否完整良好，如果保险丝跌落或振动，则应检查保险丝的电阻值。

（2）户外熔断器应安装在水平荷载或框架上，垂直距离不小于400米。

（3）安装：拧紧保险丝（熔体是24.5n左右），注意引信上标记的冲击器的方向，锁紧环上的弹簧环和螺栓。

2.高压熔断器的运行与维护

（1）按规程要求选择合格产品及配件，在操作过程中经常检查接触是否良好，接触点的温升校核得到加强。

（2）熔断器熔化后不能连在一起继续使用。

（3）更换保险丝管（阀体），一般来说，应该免费进行，如果需要电气化更换，则应使用绝缘工具。

（4）小心操作，拉保险丝时不要用力过大。

（5）水闸：第一中相，然后是背风面，最后是迎风面。

关闭时：第一，迎风面，然后是背风面和最后中间阶段。

（6）定期检查，夜间不得少于一晚，检查是否有放电火花和不良接触现象。
